產品詳情
Q11F一片式球閥產品概述：
一片式球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q11F一片式球閥性能參數
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體 |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
零件名稱 |
材質 |
密封圈 |
聚四氟乙烯PTFE |
球體 |
不銹鋼SS316 |
密封墊 |
聚四氟乙烯PTFE |
閥蓋 |
不銹鋼SS316 |
閥體 |
不銹鋼CF8M |
閥桿 |
不銹鋼SS316 |
止推墊圈 |
聚四氟乙烯PTFE |
填料 |
聚四氟乙烯PTFE |
填料壓蓋螺母 |
不銹鋼SS304 |
墊圈 |
不銹鋼SS304 |
閥桿螺母 |
不銹鋼SS304 |
手柄套 |
塑料PLASTIC |
手柄 |
不銹鋼SS304 |

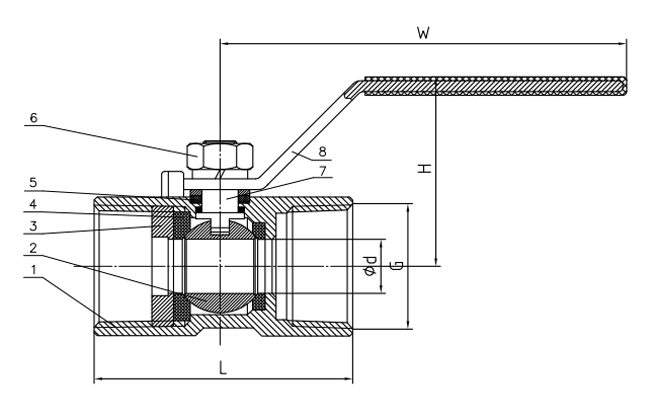

SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
