當前的位置：閥門 > 產品中心 > 球閥

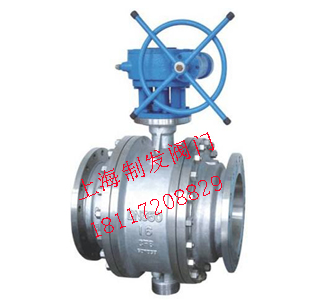

產品名稱：Q347F 蝸輪固定式法蘭球閥

產品標簽：球閥，蝸輪固定式法蘭球閥

更新時間：2019/5/15 11:23:46

上一個產品：沒有資料

下一個產品：Q947F電動固定法蘭球閥

在線客服：

在線訂購：在線訂購

產品詳情

Q347F 蝸輪固定式法蘭球閥產品概述：

Q347蝸輪固定式法蘭球閥，球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座Q347H、Q347F硬密封固定球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱和供氣系統中。

Q347F蝸輪固定式法蘭球閥結構簡圖：

Q347F 蝸輪固定式法蘭球閥基本型號：

軟密封固定球閥Q347F、Q347PPL,硬密封固定球閥常見的型號有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。

Q347F 蝸輪固定式法蘭球閥--執行標準：

設計和制造標準：GB/T12237

結構長度標準：GB/T12221

閥門檢驗和試驗標準：GB/T13927

連接法蘭標準：JB/T79.1 GB/T9113.1-9113.4

Q347F 蝸輪固定式法蘭球閥配件材質：

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2Mov				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

Q347F 蝸輪固定式法蘭球閥外形尺寸：

PN1.6MPa下的硬密封固定球閥外形尺寸

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L	165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H	50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800

PN2.5MPa下的硬密封固定球閥外形尺寸

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L	165	180	190	216	241	283	305	381	403	502	648	648	762	838	914	991	1143	1346
H	50	55	80	102	114	127	152	184	219	273	395	395	430	470	550	580	700	800

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
