當前的位置：閥門 > 產品中心 > 蝶閥

產品名稱：D673H氣動對夾硬密封蝶閥

產品標簽：蝶閥,氣動對夾硬密封蝶閥

更新時間：2019/5/29 10:14:17

上一個產品： D941W電動通風蝶閥

下一個產品：D673H/D643H氣動硬密封蝶閥

在線客服：

在線訂購：在線訂購

產品詳情

D673H氣動對夾硬密封蝶閥產品概述：

D673H氣動對夾硬密封蝶閥符合國家標準JB/T8527—97（金屬硬密封蝶閥）、FB/T13927—92（通用閥門壓力試驗）標準及閥門其它相關標準的規定，結合國內外先進技術，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構，適用于介質溫度≤650度的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截?cái)嗔黧w，密封性能可靠，是通用蝶閥向中壓高壓領域的延伸和發展。D673H氣動對夾硬密封蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截?cái)嗔黧w最佳裝置。

D673H氣動對夾硬密封蝶閥產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能　　

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點 　　

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長 　　

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小　　

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝　　

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

D673H氣動對夾硬密封蝶閥主要技術參數

公稱通徑DN（mm)	50～2000
公稱壓力PN（Mpa)	0.6	1.0	1.6	2.5
密封試驗(Mpa)	0.66	1.1	1.76	2.75
強度試驗(Mpa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

D673H氣動對夾硬密封蝶閥主要零件材料

零件名稱	零件材料
閥體	碳鋼、不銹鋼、鉻鋼、合金鋼
蝶板	碳鋼、不銹鋼、鉻鋼、合金鋼
密封圈	316不銹鋼+柔性石墨、聚四氟乙烯
閥桿	45#、2Cr13、不銹鋼、鉻鉬鋼
填料	柔性石墨、聚四氟乙烯
備注：鑄鋼：WCB，合金鋼：WC6、WC9,鉻鉬鋼，不銹鋼：CF8、CF8M、CF3、CF3M

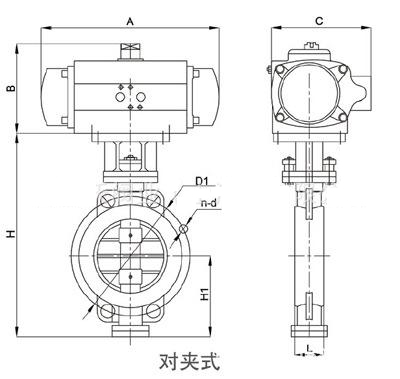

D673H氣動對夾硬密封蝶閥主要外形尺寸

公稱通徑(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M
50	43	625	112	125	Ф18	125	Ф18
65	46	625	115	145	Ф18	145	Ф18
80	49	645	120	160	Ф18	160	Ф18
100	56	675	138	180	Ф18	180	Ф18
125	64	715	164	210	Ф18	210	Ф18
150	70	800	175	240	Ф23	240	Ф23
200	71	850	208	295	M20	295	M20
250	76	925	243	350	M20	355	M24
300	83	1035	283	400	M20	410	M24
350	92	1070	310	460	M20	470	M24
400	102	1190	340	515	M24	525	M27
450	114	1250	380	565	M24	585	M27
500	127	1290	410	620	M24	650	M30
600	154	1455	470	725	M27	770	M33
700	165	1585	550	840	M27	840	M33
800	190	1700	640	950	M30	950	M36
900	203	1965	710	1050	M30	1050	M36
1000	216	2015	770	1160	M33	1170	M39
1200	254	2250	890	1380	M36	1390	M45

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
