產品名稱：A21H-16C彈簧微啟式外螺紋安全閥
產品標簽：安全閥，彈簧微啟式外螺紋安全閥
更新時間：2019/5/4 9:25:39
上一個產品： A48Y-64C帶板手彈簧全啟式安全閥
下一個產品：AF4QH-10C風機安全閥
在線客服：
在線訂購：在線訂購
產品詳情
A21H-16C彈簧微啟式外螺紋安全閥產品概述：
A21F、A21H-C彈簧微啟式螺紋安全閥型適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型彈簧微啟式螺紋安全閥適用于溫度≤ 200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型彈簧微啟式螺紋安全閥適用于溫度≤100℃的液體石油氣等。
 |
主要零部件材料
NO.
|
零件名稱
|
A21H-C/A21F材料
|
A21Y-R材料
|
|
1
|
管接頭
|
20
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
2
|
管接頭螺母
|
35
|
2Cr13
|
1Cr18Ni9Ti
|
3
|
閥座
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
4
|
閥體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
5
|
閥瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
1Cr18Ni12Mo2Ti
|
6
|
彈簧座
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
7
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
8
|
鎖緊螺母
|
Q235-A
|
ZG230-450
|
1Cr18Ni9Ti
|
9
|
彈簧導向墊
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
10
|
調節螺母
|
Q235-A
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
密封面材料
|
"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體
|
|||

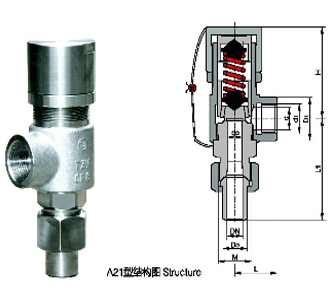

主要外形尺寸和連接尺寸
型號
|
公稱通徑
|
do
|
d
|
Do
|
M
|
d1
|
D1
|
L
|
L1
|
≈H
|
KA21-16C
A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P |
15
|
12
|
15
|
20
|
M27×1.5
|
G1/2"
|
30
|
35
|
76
|
66
|
20
|
16
|
20
|
25
|
M33×1.5
|
G3/4"
|
35
|
40
|
87
|
68
|
|
25
|
18
|
25
|
31
|
M39×1.5
|
G1"
|
40
|
50
|
100
|
105
|
|
A21Y-64
A21Y-64P A21Y-100 A21Y-100P |
15
|
10
|
15
|
25
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
66
|
20
|
10
|
20
|
31
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
68
|
|
25
|
12
|
25
|
31
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
105
|
|
A21W-160/160P
|
15
|
8
|
20
|
/
|
M24×2
|
G1"
|
44
|
50
|
100
|
261
|
20
|
8
|
25
|
/
|
M33×2
|
G1"
|
44
|
50
|
100
|
261
|
|
25
|
8
|
28
|
/
|
M36×2
|
G1"
|
44
|
50
|
100
|
285
|
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
